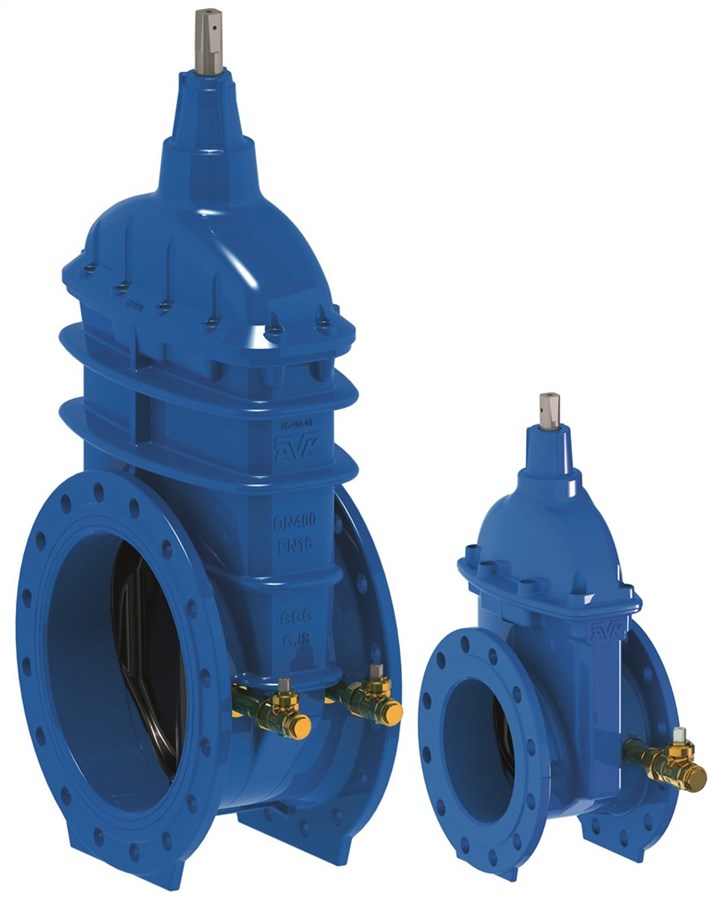

AVK SLUSEVENTIL MED FLENSER, PN10/16

DIN F4, utvidet trykktest, med lufteskrue eller serviceventiler, spindel i duplex rustfritt stål, DN200 - DN600.

Kontakt oss

Kontakt

AVK Norge AS

Hågasletta 7 3236 Sandefjord

Sluseventil med spindel i duplex rustfritt stål og med lufteskrue eller serviceventiler. Til drikkevann og nøytrale væsker maks +70 °C.

AVK sluseventiler er designet med innebygd sikkerhet i alle detaljer. Sluseporten er fullvulkanisert med AVK drikkevannsgodkjent EPDM-gummi. Den har spesialtilpassede egenskaper og en enestående evne til å gjenvinne sin opprinnelige form. Utformingen av sluseporten, og den totrinns vulkaniseringsprosessen sikrer optimal vedheft. De tre uavhengige pakningssystemene i spindelgjennomføringen sikrer en optimal korrosjonsbeskyttelse, og en uovertruffen levetid og pålitelighet.

Variant 06/39-015
Tilslutning: Flens
Materiale: Duktilt støpejern
DN: DN200 - DN600
PN: PN16
Lukkeretning: Høyrelukkende

Funksjoner

  • Fast slusemutter hindrer vibrasjoner og gir optimal funksjon og levetid.
  • Fullvulkanisert sluseport med styreskinner utstyrt med plastsko som sikrer lavt betjeningsmoment og beskytter mot slitasje og korrosjon.
  • Hulrommet i sluseporten har stor åpning, som sikrer at det ikke blir stillestående vann og bakterievekst.
  • Spindel i duplex rustfritt stål med stoppring for sluseporten. Valsede gjenger sikrer enkel betjening og høy styrke.
  • Kamringen sikrer at spindelen holdes på plass, og gir lave betjeningsmomenter.
  • Spindelgjennomføringen er sikret med tre uavhengige pakningssystemer. En NBR avstrykerring, en polyamid plastforing med fire NBR O-ringer og en EPDM gummimansjett.
  • EPDM O-ring mellom hus og topp ligger i ett spor.
  • Nedsenkede og forseglede rustfrie bolter går gjennom tilpassede boltehull i pakningen.
  • Fullt gjennomløp.
  • Lavt betjeningsmoment.
  • Varmpåført pulverepoxy iht. DIN 3476-1 og EN 14901, GSK-godkjent.
  • DN200≤ kan leveres med serviceventil eller lufteskrue.
  • DN450 – DN600 leveres med ISO toppflens, løfteøyer og rustfrie kulelager for å minimere dreiemomentet.
  • DN500 – DN600 kan leveres med DN50 by-pass.

Nedlastninger

Datablad
Tekniske vedlegg
Retningslinjer

Referansenr. og dimensjoner:

Skroll for mer informasjon
AVK ref.nr. NRF-nr. DN
mm		 Flens-
boring		 L
mm		 H
mm		 H1
mm		 H3
mm		 W
mm		 F
mm		 F1
mm		 F2
mm		 Teoretisk
vekt / kg		 Notater
06-200-39-0046412 200 PN10 230 490 - 660 340 24 28 34 48 Inkludert lufteskrue i ventiltoppen
06-200-39-0046416 200 PN10 230 490 - 660 340 24 28 34 - Inkludert 1 stk. serviceventil med 1" innvendige gjenger
06-200-39-0146412 200 PN16 230 490 - 660 340 24 28 34 48 Inkludert lufteskrue i ventiltoppen
06-200-39-0146416 200 PN16 230 490 - 660 340 24 28 34 - Inkludert 1 stk. serviceventil med 1" innvendige gjenger
06-250-39-0046412 250 PN10 250 664 - 864 400 27 31 47 102 Inkludert lufteskrue i ventiltoppen
06-250-39-0046414 250 PN10 250 664 - 864 400 27 31 47 - Inkludert 1 stk. serviceventil med 1" innvendige gjenger
06-250-39-0146412 250 PN16 250 664 - 864 400 27 31 47 102 Inkludert lufteskrue i ventiltoppen
06-250-39-0146414 250 PN16 250 664 - 864 400 27 31 47 - Inkludert 1 stk. serviceventil med 1" innvendige gjenger
06-300-39-0046412 300 PN10 270 740 - 968 455 27 31 47 149 Inkludert lufteskrue i ventiltoppen
06-300-39-0046414 300 PN10 270 740 - 968 455 27 31 47 112 Inkludert 1 stk. serviceventil med 1" innvendige gjenger
06-300-39-0146412 300 PN16 270 740 - 968 455 27 31 47 149 Inkludert lufteskrue i ventiltoppen
06-300-39-0146414 300 PN16 270 740 - 968 455 27 31 47 112 Inkludert 1 stk. serviceventil med 1" innvendige gjenger
06-350-39-0046412 350 PN10 290 930 - 1190 564 32 37 55 220 Inkludert lufteskrue i ventiltoppen
06-350-39-0046414 350 PN10 290 930 - 1190 564 32 37 55 250 Inkludert 1 stk. serviceventil med 1" innvendige gjenger
06-350-39-0146412 350 PN16 290 930 - 1190 564 32 37 55 220 Inkludert lufteskrue i ventiltoppen
06-350-39-0146414 350 PN16 290 930 - 1190 564 32 37 55 - Inkludert 1 stk. serviceventil med 1" innvendige gjenger
06-400-39-0046412 400 PN10 310 960 - 1240 580 32 37 55 240 Inkludert lufteskrue i ventiltoppen
06-400-39-0046415 400 PN10 310 960 - 1241 564 32 37 55 - Inkludert 2 stk. serviceventiler med 1" innvendige gjenger
06-400-39-0146412 400 PN16 310 960 - 1240 580 32 37 55 240 Inkludert lufteskrue i ventiltoppen
06-400-39-0146415 400 PN16 310 960 - 1241 564 32 37 55 - Inkludert 2 stk. serviceventiler med 1" innvendige gjenger
06-450-39-0046412 450 PN10 330 1167 1087 1487 814 Ø30 - 75 487 Inkludert lufteskrue i ventiltoppen. Med f14 toppflens.
06-450-39-0046415 450 PN10 330 1167 1087 1487 814 Ø30 - 75 - Inkludert 2 stk. serviceventiler med 1" innvendige gjengerl. Med F14 toppflens
06-450-39-0146412 450 PN16 330 1167 1087 1487 814 Ø30 - 75 487 Inkludert lufteskrue i ventiltoppen. Med f14 toppflens.
06-450-39-0146415 450 PN16 330 1167 1087 1487 814 Ø30 - 75 - Inkludert 2 stk. serviceventiler med 1" innvendige gjengerl. Med F14 toppflens
06-500-39-0046412 500 PN10 350 1142 1062 1500 834 Ø30 - 75 559 Inkludert lufteskrue i ventiltoppen. Med f14 toppflens.
06-500-39-0046415 500 PN10 350 1142 1062 1500 834 Ø30 - 75 - Inkludert 2 stk. serviceventiler med 1" innvendige gjengerl. Med F14 toppflens
06-500-39-0046424 500 PN10 350 1142 1062 1500 834 Ø30 - 75 - Inkludert 2 stk. serviceventiler med 1" innvendige gjenger og by-pass ventil. Med F14 toppflens
06-500-39-0146412 500 PN16 350 1142 1062 1500 834 Ø30 - 75 559 Inkludert lufteskrue i ventiltoppen. Med f14 toppflens.
06-500-39-0146415 500 PN16 350 1142 1062 1500 834 Ø30 - 75 - Inkludert 2 stk. serviceventiler med 1" innvendige gjengerl. Med F14 toppflens
06-500-39-0146424 500 PN16 350 1142 1062 1500 834 Ø30 - 75 - Inkludert 2 stk. serviceventiler med 1" innvendige gjenger og by-pass ventil. Med F14 toppflens
06-600-39-0046412 600 PN10 390 1285 1205 1705 964 Ø30 - 75 762 Inkludert lufteskrue i ventiltoppen. Med f14 toppflens.
06-600-39-0046415 600 PN10 390 1285 1205 1705 964 Ø30 - 75 - Inkludert 2 stk. serviceventiler med 1" innvendige gjengerl. Med F14 toppflens
06-600-39-0046424 600 PN10 390 1285 1205 1705 964 Ø30 - 75 - Inkludert 2 stk. serviceventiler med 1" innvendige gjenger og by-pass ventil. Med F14 toppflens
06-600-39-0146412 600 PN16 390 1285 1205 1705 964 Ø30 - 75 762 Inkludert lufteskrue i ventiltoppen. Med f14 toppflens.
06-600-39-0146415 600 PN16 390 1285 1205 1705 964 Ø30 - 75 - Inkludert 2 stk. serviceventiler med 1" innvendige gjengerl. Med F14 toppflens
06-600-39-0146424 600 PN16 390 1285 1205 1705 964 Ø30 - 75 - Inkludert 2 stk. serviceventiler med 1" innvendige gjenger og by-pass ventil. Med F14 toppflens
Forespørsel
Skroll for mer informasjon

Komponenter

1. Spindel Duplex 1.4362 / AISI S32304 (2304)
2. Avstrykerring NBR-gummi
3. O-ring NBR-gummi
4. Foring Avsinkningsfri messing CW602N
5. Ventiltopp Duktilt støpejern GJS-500-7 (GGG-50)
6. Kamring Avsinkningsfri messing CW626N
7. Leppepakning EPDM-gummi
8. Toppbolt Rustfritt stål A2 med forsegling
9. Toppakning EPDM-gummi
10. Slusemutter Avsinkningsfri messing CW626N
11. Sluse Duktilt støpejern med EPDM-gummi
12. Hus Duktilt støpejern GJS-500-7 (GGG-50)
13. Låsekile Rustfritt stål
14. Avstrykerring NBR-gummi
15. O-ring NBR-gummi
16. Foring Polyamid
17. Aksialskive Rustfritt stål 1.4104 (430F)
18. Kulelager Rustfritt stål
19. Kamring Rustfritt stål 1.4104 (430F)
20. O-ring NBR-gummi
21. Leppepakning EPDM-gummi
22. By-pass ventil Duktilt støpejern GJS-500-7 (GGG-50)
23. By-pass-bend Duktilt støpejern GJS-500-7 (GGG-50)
24. Skive Rustfritt stål A2
25. Mutter Rustfritt stål A2
26. Bolt Rustfritt stål A2
27. Bolt Rustfritt stål A2
28. Skive Rustfritt stål A2
29. Plate til By-pass Duktilt støpejern GJS-500-7 (GGG-50)
30. Slusesko Polyamid

Tester/godkjennelser

  • Hydraulisk test iht. EN 1074-1 og 2 / EN 12266 |
  • Stengt ventil: 21 bar, Åpen ventil: 24 bar |
  • Materialer godkjent til drikkevann

Standarder

  • Designet iht. EN 1074 del 1 & 2, Designet iht. EN 1171
  • Byggelengde iht. EN 558 tabell 2 basis serie 14
  • Standard flenseboring iht. EN 1092 (ISO 7005-2), PN10/16
