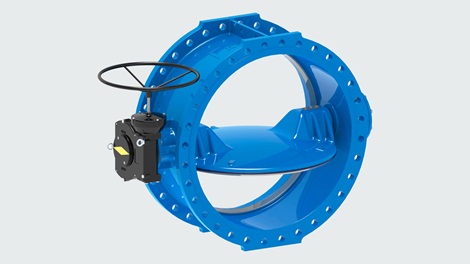

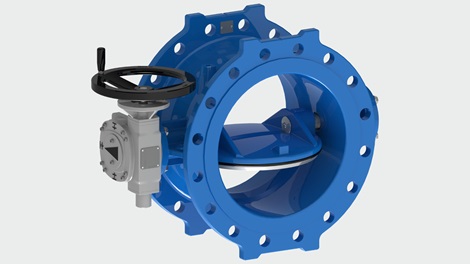

Dobbelt eksentriske dreiespjeldventiler
AVK produserer dobbelt eksentriske dreiespjeldventiler fra DN150 til DN2800. Ventilene er designet i velkjent AVK-kvalitet for lang levetid. Det skråstilte spjeldet, det optimaliserte tegningsdesignet og de korrosjonsbeskyttende akselendesonene, er alle funksjoner som overgår markedsstandardene, og AVK dobbelt eksentriske dreiespjeldventiler er dermed det sikre valget for vannforsynings-applikasjoner.
Vårt utvalg av dobbelt eksentrisk spjeldventiler
- Integrert sete, utskiftbart sete i rustfritt stål og sveiset sete i rustfritt stål
- Helt strømlinjeformet spjeld (DN150 - DN2800) og spjeld med hulrom for gjennomstrømning (DN700 - DN1200)
- IP67-snekkedrev, IP68-snekkedrev og snekkedrev med ISO-flens
- PN10, PN16 og PN25
Lengre levetid med skråstilt spjeld
Spenningen på spjeldet frigjøres etter noen få graders åpning, noe som minimerer slitasje på setetetningen. Videre minimerer designet kompresjonen av tetningen, noe som sikrer lave driftsmomenter.
Design med forskjellige typer seter
Det integrerte setedesignet har et maskinert og epoksybelagt sete av duktilt støpejern integrert i ventilhuset. Setedesignet i rustfritt stål kommer i to varianter. Ett design med en utskiftbar setering av rustfritt stål forseglet med O-ring for å unngå lekkasjer under seteringen, og ett design hvor et rustfritt sete er sveiset, maskinert og polert for å gi en glatt overflate.
Sikker og trygg forbindelse mellom spjeld og aksel

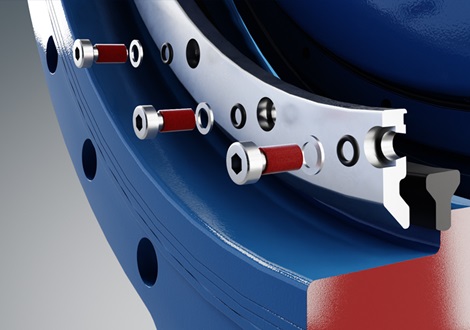

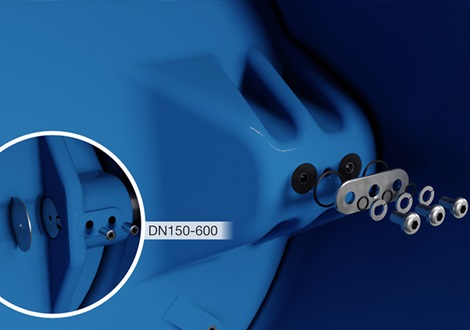

Spjeldet og akselen kobles sammen ved hjelp av en kile og et kilespor. Kilen er sikret med to justeringsskruer for å forhindre flagring forårsaket av strømningshastighet og nødvendig slark i nøkkel- og kilesporsforbindelsen. I de store dimensjonene er spjeldet sikret med to drivplugger i rustfritt stål, med kile og kilespor som reservesikring.
Spjeld optimalisert for høy ytelse
Spjeldet er designet for å minimere trykktap via CDF-simuleringer. Spjeldtetningen er formet for å sikre fiksering i riktig posisjon, noe som gir en svært pålitelig funksjon. Den utmerkede gummikvaliteten gjør det mulig å redusere mengden gummi, noe som sikrer lave lukkemomenter. EPDM-tetningen er godkjent av DVGW, KIWA og WRAS.
Akseldesign fordeler
Akseltetningen kan byttes ut under trykk for å muliggjøre enkelt vedlikehold. Tetninger av EPDM sikrer tetthet fra innsiden og utsiden, og NBR-tetninger beskytter mot urenheter og væsker utenfra.
Våre dobbelt eksentriske dreiespjeldventiler er valgfritt tilgjengelige med en låseanordning som gjør det mulig å låse spjeldet i åpen/lukket posisjon hvis det blir behov for å bytte ut giret.
PTFE-lagrene med lav friksjon sikrer lave driftsmomenter, og de beskyttede akselendene sikrer lang varighet siden det ikke er noen ubehandlede duktile jernoverflater som er utsatt for mediet.
Toveis og slankt design
AVK dreiespjeldventiler er toveis selv om ventiler fra DN700 og oppover er merket med en pil som indikerer ønsket strømningsretning. Vi har også minimert vekten for å gjøre håndteringen enklere og for å belaste miljøet mindre.
Aktivering etter eget valg
Vi tilbyr alle typer aktivering. Våre standardalternativer er IP67-snekkedrev med håndhjul for montering over bakken, IP68-snekkedrev for nedgraving eller bruk i kummer, og ISO-snekkedrev for montering av elektriske aktuatorer. Videre tilbyr vi spindelforlengere, adaptere og håndhjul.
Produktgodkjennelser
AVK dobbelt eksentrisk dreiespjeldventiler er godkjent av
- DVGW for DN150 - DN1200
- KIWA for DN200 - DN600
- WRAS for DN700 - DN1200
For større dimensjoner er alle komponenter godkjent.
Hvor brukes dobbelt eksentriske dreiespjeldventiler?
Dobbelt eksentriske dreiespjeldventiler brukes oftest i vannforsyningsapplikasjoner under bakken som et alternativ til sluseventiler. Når det installeres dreiespjeldventiler under bakken, gjøres dette med lavere nedgravningsdybde. Dette er vanligvis mer kostnadseffektivt sammenlignet med sluseventiler, spesielt ved bruk av større dimensjonene. Dobbelt eksentrisk dreiespjeldventiler kan selvfølgelig også brukes over bakken.
